主要參數
主要技術參數：
|

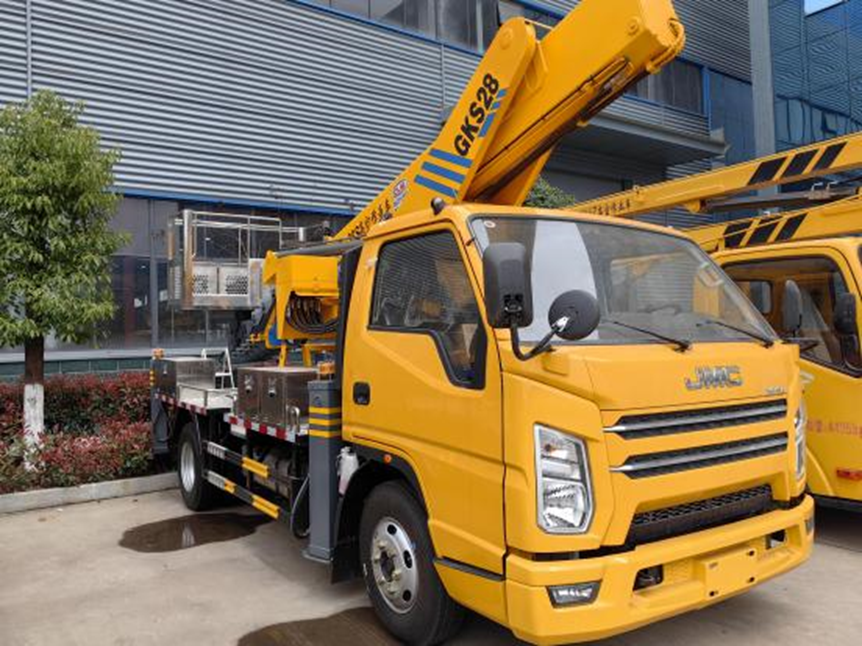

程力牌 CL5048JGK6ADS 型高空作業車 高空作業車主要技術參數 |
||||
|
類別 |
項目 |
單位 |
數據 |
|
|
尺寸參數 |
★總長 |
mm |
5998 |
|
|
★總寬 |
mm |
2100 |
||
|
★總高 |
mm |
3300 |
||
|
質量參數 |
乘坐人數（含駕駛員） |
人 |
3 |
|
|
總質量 |
kg |
4495 |
||
|
主要性能參數 |
工作平臺額定載荷 |
kg |
200 |
|
|

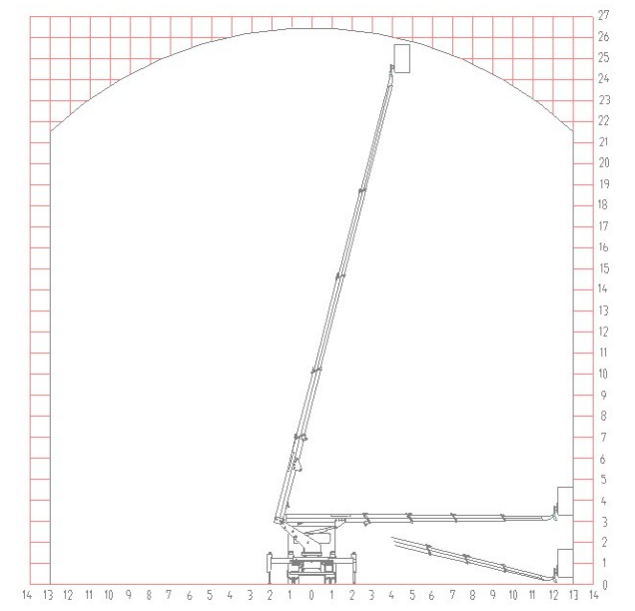

**作業高度★ |
m |
28M |
||
|
★**作業高度時作業 幅度 |
m |
5.0 |
||
|
★**作業幅度 |
m |
13.0 |
||
|
**作業幅度時作業高 度★ |
m |
17.0 |
||
|
支腿跨距 ★ |
橫向 |
mm |
5400 |
|
|
縱向 |
mm |
4560 |
||
|
行駛參數 |
★前懸 |
mm |
1085 |
|
|
★后懸 |
mm |
1553 |
||
|
★軸距 |
mm |
3360 |
||
|
**行駛速度 |
Km/h |
100 |
||
|
接近角 |
° |
18 |
||
|
離去角 |
° |
14 |
||
配置說明：
|
部件名稱 |
簡要說明 |
|
底盤 |
江鈴順達 JX1041TG26 |
|
發動機 |
五十鈴柴油 130 馬力發動機 **功率 95KW， 國六排放 |
|
駕駛室 |
單排座，可乘坐 3 人 |
|
轉向** |
轉向助力 |
|
溫度調節 |
駕駛室冷暖空調 |
|
圍板及走臺板 |
不銹鋼圍欄及防滑走臺板 |
|
取力系統 |
機械操作 |
|
工作平臺 |
高強度鋁合金 尺寸：1600X710X1150 |
|
臂架形式 |
★六節六邊形型工作臂， 同步伸縮 |
|
回轉裝置 |
360 度連續回轉 |
|
支腿 |
★前 V 后 H 型，單獨可調（**） |
|
操作 |
★電控操作，另配有手動應急操作 |
|
**系統 |
CAN 總線**系統，配有無線遙控器、實現 無級調速 |
|
調平系統 |
靜液自動調平 |
基本功能及安全配置：
|
CL5048JGK6ADS 型高空作業車基本功能安全配置：作業車可以實現 平臺載荷 200KG，**作業高度 28 米，**作業幅度 13 米。 |
|
|
名稱 |
簡要說明 |
|
上下車自動互鎖裝 置 |
★用于上下車互鎖，防止誤操作發生危險 |
|
手動應急泵 |
★當發動機及主泵發生故障時，可通過應急系 統將工作人員送回到地面及整車收回**行車狀 態 |
|
工作平臺緊急停止 裝置 |
★用于緊急停止操作，并且限制臂架操作 |
|

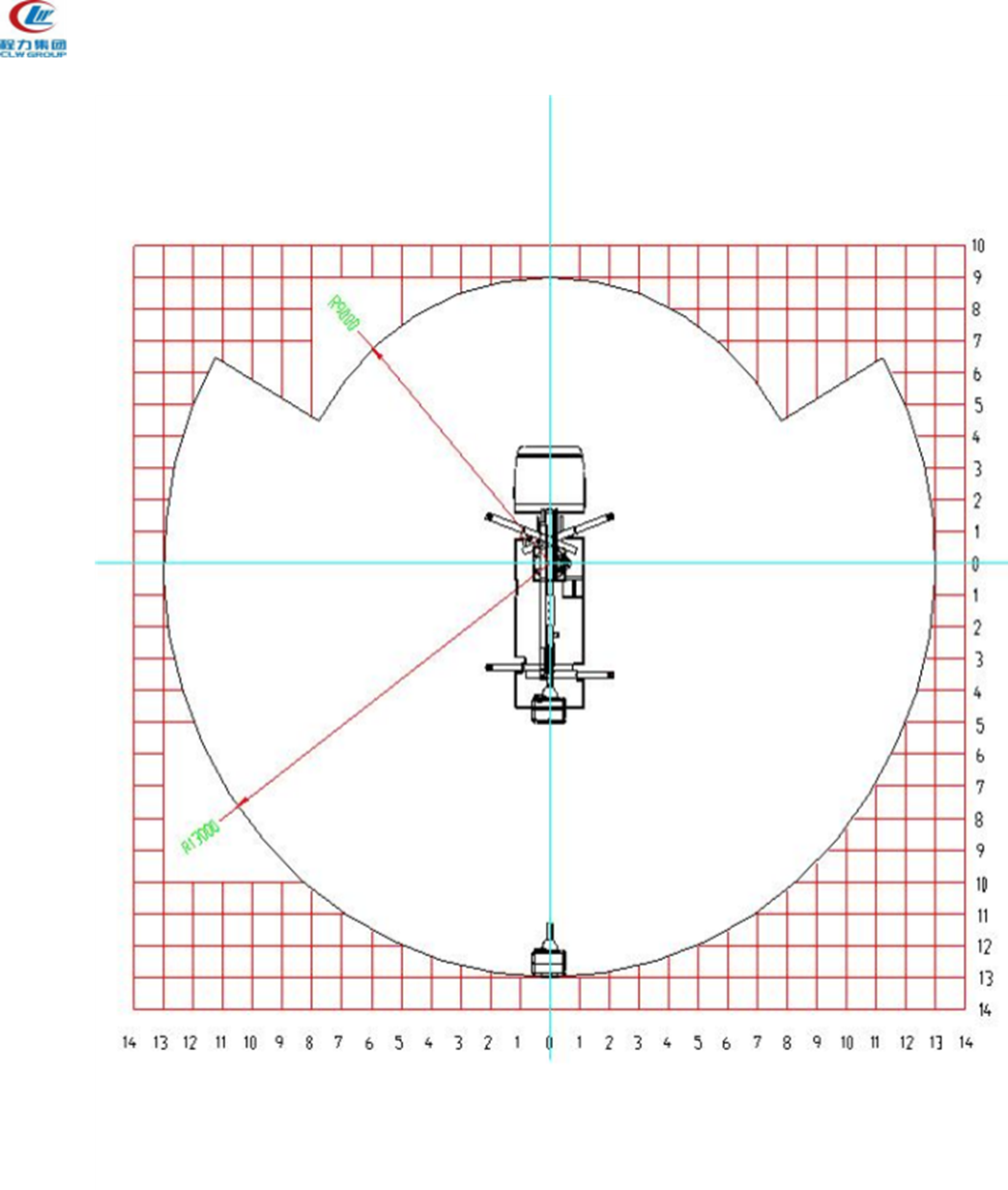

自動限制工作幅度 |
★當工作幅度達到規定值時， 自動限制危險方 向工作。 |
|
“支地不實 ”限制工 作 |
★當出現支腿支地不實時（軟腿），舉升臂架 將限制危險方向工作。 (選配) |
|
夜間安全**示裝置 |
★在車輛上有工程頻閃燈，LED 照明燈 |
|
發動機點火熄火 |
★**器可對發動機進行點火，熄火** |
|
“強制 ”操作功能 |
★被限制工作時，可通過“強制 ”功能拓展工 作 |
主要性能特點優勢：
. 藍牌 C 照駕駛無憂，通過性好，適用于狹小空間作業；★
. **作業高度可達 28 米
. 超大作業平臺承載 200KG（**多可載 3 人），作業平臺可旋轉 360 ° ; ★
. 整車鋼結構件均采用高強度材料， 自重輕、強度高，韌性大， 可靠性高；
. 進口電液比例閥組配合**的 CAN 總線**系統，并配備無線 遙控器，操作更安全，更方便；
. 下車配有 5 寸液晶顯示屏，實時顯示檢測臂長、仰角、平臺高 度、作業高度等；
. 臂架采用國內**的 6 節全鏈條式伸縮結構，也可以選裝鋼絲 繩伸縮結構，使工作更安全、更穩定；
. 前 V 后 H 型支腿，水平雙節支腿伸縮，橫向跨距更寬安全穩定 性更強，并配有“軟腿 ”保護功能（選配），可同時或單獨操 作，適應多種工況。★
. 主要配套液壓、電器件：進口負載敏感比例閥、平衡閥、CAN 總線**系統等均為國內外知名廠家生產。★
. 底盤采用江鈴順達國 VI 底盤，配有空調，方向盤采用液壓助力。
. 吊籃采用高強度鋁合金制造， 吊籃不易損壞、銹蝕輕量化結構 設計載重量更大。★
. 六邊形工作臂，同步伸縮，結構緊湊，作業效率高，作業范圍 大。內置伸縮油缸，雙鏈條伸縮機構，更容易觀察故障點，方 便維修。★
. 整車電器采用 CAN 總線**系統，線路整齊、簡易。整車有二 處操作：無線遙控器操作，（選配）也可在吊籃內操作，安全 可靠，工作效率高。★
作業平臺可選配 220V 市電接口，可使用日常電動工具，不受工 況環境用電影響。★
關鍵件明細表：
|
名稱 |
** |
簡介 |
|
電液比例閥 |
上海科邁 |
主要**上車各動作供油量，用于調節速度、 動作平穩 |
|
電器**器 |
武漢杜曼 |
CAN 總線**系統，（相當于電腦 CPU）智能 **各動作及安全保護裝置，免維修 |
|
下車多路閥 |
江蘇中梅 |
操縱支腿伸、縮，換向操作靈敏，動作輕便， 平穩； |
|
手電一體上車控 制閥 |
上海科邁 |
上車各動作選擇切換，各動作自動互鎖，安 全可控性； |
|
雙向平衡閥 |
江蘇中梅 |
自鎖功能，防止油管爆裂工作臂、平臺自動 下落，安全保護，還可以保證動作平穩； |
|
液壓膠管 |
液壓管路相連接，無漏油、滴油、滲油現象； |
|
|
液壓接頭 |
各液壓管路相連接，使用壽命長，不易損壞； |
|
|
液壓泵 |
整套高空作業機構的液壓動力源，質量好， 可靠性高； |
|
|
行程開關 |
上、下車互鎖，動作限位； |
|
|
液晶顯示器系統 |
杜曼智能 |
實時顯示臂長、仰角、平臺高度、作業高度 等； |
吊籃電控操作示意圖：

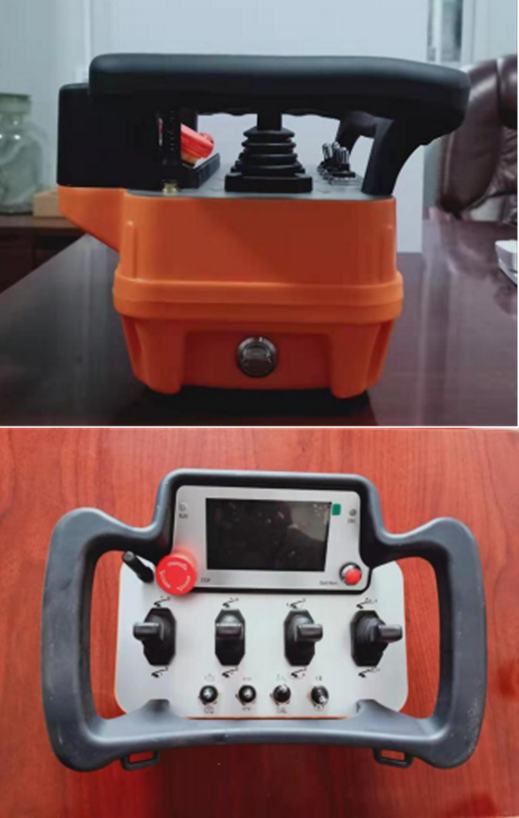

. 無線遙控操作
. 電腦**，自動限幅，危險工作報**，安全性能**。下車有顯 示器，實時顯示整車作業工況。
. 四邊形工作臂，同步伸縮，結構緊湊，作業效率高，作業范圍大。 伸縮油缸內（外）置，鋼絲繩（或鏈條）伸縮機構，更容易觀察 故障點，方便維修。
. 整車電器采用 CAN 總線**系統，線路整齊、簡易。整車有三處 操作：平臺操作，也可在地面用有線或無線操作，更方便觀察作 業空間，安全可靠，工作效率高。
備注：以上所列參數僅供用戶參考，本公司保留對車型產品改進的權利。
公告參數
程力牌 CL5048JGK6ADS 型高空作業車
|
【整車技術參數】 |
|||
|
產品** |
程力牌 |
公告批次 |
358 |
|
產品名稱 |
高空作業車 |
產品型號 |
CL5048JGK6ADS |
|
總質量(Kg) |
4495 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
外形尺寸(mm) |
5998×2150,2100×3300,3200 |
|
|
整備質量(Kg) |
4300 |
貨廂尺寸(mm) |
×× |
|
額定載客(人) |
準拖掛車總質量(Kg) |
||
|
駕駛室準乘人數(人) |
3 |
鞍座**載質量(Kg) |
|
|
接近角/離去角( °) |
18/14 |
前懸/后懸(mm) |
1160/1478,1140/1498,1085/1553 ,1105/1533 |
|
軸荷(Kg) |
1885/2610 |
**車速(Km/h) |
100 |
|
備注 |
該車主要用于搶修電力,通訊,路燈等高空作業,專用裝置為升降平臺和作業臂 ;側面防護及后下部 防護裝置材料材質 :Q235 碳鋼,連接方式 :焊接連接 ;后下部防護裝置斷面尺寸(寬× 高)(mm):50×120,離地高度:430mm;液剎 ABS 系統型號:APG3550500A,ABS 系統生產廠家 :浙江亞太 機電股份有限公司 ;氣剎 ABS 系統型號: VIE ABS-II,ABS 系統生產廠家 : 浙江萬安科技股份有限公 司,選裝 ABS 系統型號:3550B500,ABS 系統生產廠家 :浙江亞太機電股份有限公司 ;隨底盤選裝駕駛 室及后部外觀變化,選裝作業臂樣式,選裝作業斗樣式,選裝轉臺專用裝置操縱室樣式,選裝直接供 電式 ETC。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
JX1042TG26 |
底盤名稱 |
載貨汽車底盤 |
|
**名稱 |
江鈴牌 |
生產企業 |
江鈴汽車股份有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 (mm) |
3360 |
||
|
輪胎規格 |
7.00R16LT 10PR,7.00R16LT 8PR,7.50R16LT 6PR |
||
|
鋼板彈簧片數 |
7/5+6,7/5+6,4/5+6,5/5+6,3/5+6 ,4/5+4,3/5+4,5/5+4,3/1+3,1/1+ 1,2/1+2,4/1+3,2/1+1,3/1+2,4/3 +2,4/3+3,4/3+4,4/4+2,4/4+3,5/ 3+2,5/3+3,5/3+4,5/4+2,5/4+3,7 /3+2,7/3+3,7/3+4,7/4+2,7/4+3, 3/3+2,3/4+2,3/4+3,3/5+2,4/5+2 ,4/4+4,5/4+4,7/4+4,7/5+4,1/1+ 3,3/1+1,3/5+3,3/3+3,5/2+2,4/1 +1,5/1+1,4/2+2 |
前輪距(mm) |
1680,1650,1665,1695,1770 |
|
燃料種類 |
柴油 |
后輪距(mm) |
1570,1604,1585,1620,1680,1640 |
|
排放依據標準 |
GB17691-2018 國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
|
JX4D30C6H JX4D30A6H JX4D30B6H JX493ZLQ6A JX4D2**6H JX493ZLQ6D JX495ZLQ6C JX493ZLQ6F |
江鈴汽車股份有限公司 江鈴汽車股份有限公司 江鈴汽車股份有限公司 江鈴汽車股份有限公司 江鈴汽車股份有限公司 江鈴汽車股份有限公司 江鈴汽車股份有限公司 江鈴汽車股份有限公司 |
2892 2892 2892 2771 2478 2499 2478 2499 |
95 95 85 90 105 90 105 95 |
