主要參數
一、 整車描述

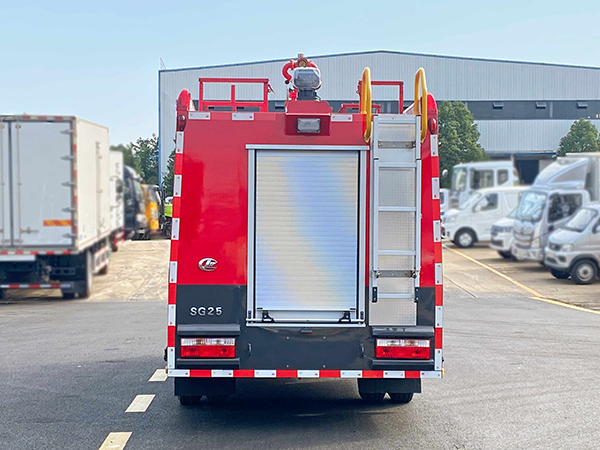

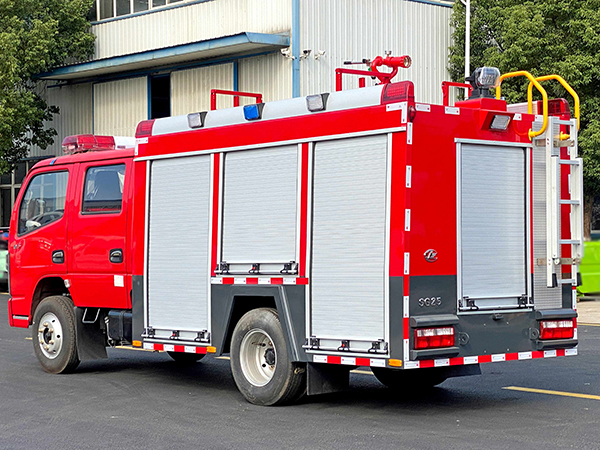

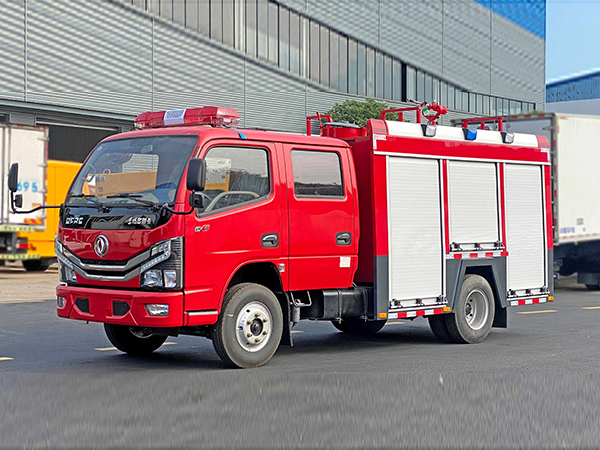

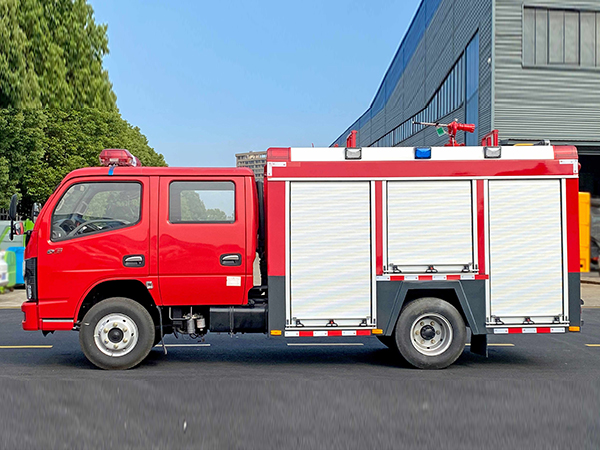

CLW5070GXFSG25/DF型水罐消防車采用東風EQ1075DJ3CDF底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車為內藏罐結構，車身兩側為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤連接，載水2500kg，裝備了上海茸申消防設備有限公司生產CB10/20型低壓消防泵，額定流量20L/S，車頂安裝章丘市消防器材有限責任公司(PS10/20型）消防炮。該車輛結構緊湊，配置完備，機動性強，能夠及時應對企業，社區或**消防單位的火情，可以**時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離。可廣泛應用于消防救援站，**專職消防隊，企業專職消防隊等。
整車消防性能符合GB7956-2014標準要求；底盤通過**強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車通過**消防裝備質量監督檢驗**檢。
二、 配置明細表
|
配置明細表 |
|||
|
|
項目名稱 |
規格 |
|
|
整車主要參數 |
外廓尺寸 |
6040*1980*2830mm |
|
|
**總質量 |
7135kg |
||
|
載液量 |
水罐車載水2500kg |
||
|
**車速 |
100km/h |
||
|
消防泵額定流量 |
20L/s 1.0MPa |
||
|
消防炮額定流量 |
水罐車：20L/s 1.0MPa |
||
|
消防炮射程 |
水：≥50m |
||
|
比功率 |
11.92 |
||
|
接近角/離去角 |
27°/14° |
||
|
底盤主要參數 |
型號 |
EQ1075DJ3CDF |
|
|
制造商 |
東風汽車股份有限公司 |
||
|
發動機額定功率 |
85kw |
||
|
發動機排量 |
2300ml |
||
|
發動機排放標準 |
GB17691-2018國Ⅵ |
||
|
驅動形式 |
4×2 |
||
|
軸距 |
3308mm |
||
|
**允許總重 |
7360kg |
||
|
**小轉彎半徑 |
≤7m |
||
|
變速箱 |
手動 |
||
|
取力器 |
全功率夾心取力器 |
||
|
乘員室 |
結構 |
平頭、四門，原裝雙排 |
|
|
司乘人員數 |
2+3人 |
||
|
駕駛員位置 |
左置 |
||
|
設備 |
原車儀表板處設置消防操作儀表板及****盒，加裝 |
||
|
1、 **報器； |
|||
|
2、 取力器**開關及指示燈； |
|||
|
3、 附加電源開關； |
|||
|
上裝結構及性能參數 |
總體布置 |
整車由消防員乘員室和車身兩大部分組成，車身布置采用外露罐式結構，前部為器材箱，中部為水罐，器材箱后部為泵房。 |
|
|
工藝要求 |
所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。 |
||
|
器材箱和泵室 |
結構 |
主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。 |
|
|
器材箱 |
器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒和消防器材 |
||
|
爬梯及上車拉手 |
后爬梯采用鋁合金兩節爬梯，使用，使用時離地不超過450mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |
||
|
水罐 |
容量 |
2500kg |
|
|
材質 |
優質碳鋼，厚度為3mm |
||
|
結構 |
外露罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理 |
||
|
罐體固定 |
與底盤連接 |
||
|
罐體設置 |
人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置 |
||
|
溢流口：設DN65溢流口1個 |
|||
|
放余水口：設1個DN40水罐放余水口，配球閥 |
|||
|
注水口：在水罐左右兩側各接1只DN65接口 |
|||
|
進出水口：設1個水罐到水泵進水管，DN100閥門，手動**，設1個水泵**水罐充水管，DN50閥門，手動** |
|||
|
副車架 |
副車架 |
水罐通過副車架與底盤相連接，從而達到裝配式效果有利于 整車的維修性和互換性 |
|
|
材質 |
采用高強度矩形型鋼和壓制成型的 |
||
|
連接板，保證上裝整體強度 |
|||
|
工藝 |
零部件的下料制作均通過激光切割機、數控折彎機等設備完成，對零件的加工精度高；所有裝配孔在下料時成型，摒棄了傳統工藝在裝配過程中配鉆孔的做法。 |
||
|
水泵 |
型號 |
CB10/20-RS型低壓車用消防泵 |
|
|
制造商 |
上海茸申消防設備有限公司 |
||
|
形式 |
低壓離心式 |
||
|
額定流量 |
20L/s @1.0MPa |
||
|
出口額定壓力 |
1.0MPa |
||
|
**吸深 |
7m |
||
|
引水裝置 |
活塞式真空泵 |
||
|
引水時間 |
**吸深時≤50s |
||
|
管路系統 |
管道材質 |
優質無縫鋼管 |
|
|
吸水管路 |
泵房后側設一個DN100吸水口 |
||
|
注水管路 |
水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路 |
||
|
出水管路 |
泵房左右兩側各設1個DN65出水口， |
||
|
冷卻水管路 |
配有冷卻取力器的冷卻水管路及**閥 |
||
|
車載水炮 |
型號 |
PS10/20W |
|
|
制造商 |
章丘市消防器材有限責任公司 |
||
|
回轉角度 |
360°水平回轉 |
||
|
**仰/俯角 |
俯角≤-15°，仰角≥+60° |
||
|
流量 |
20L/S |
||
|
射程 |
≥50m |
||
|
消防**系統 |
駕駛室內** |
水泵脫掛檔、****報、照明及信號裝置**等 |
|
|
泵室內** |
上裝總電源開關、參數顯示、狀態顯示 |
||
|
電氣設備 |
附加電氣 |
設**電路 |
|
|
**照明 |
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 |
||
|
頻閃燈 |
車身兩側安裝紅色頻閃燈 |
||
|
**示裝置 |
長排全紅**，安裝在駕駛室頂部 |
||
|
**報器，其**盒在駕駛員前下方 |
|||
|
火場照明 |
上裝后部安裝火場照明燈1個 |
||
|
表面處理 |
面漆 |
優質國產漆 |
|
|
顏色 |
車體外表面主色為RO3消防紅 |
||
|
器材布置 |
1 |
按照消防實戰需要，根據消防操作程序，就近取放。 |
|
|
2 |
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
||
|
3 |
標示醒目，多人操作，互不干涉。 |
||
三、 隨車附件
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
消防水帶 |
盤 |
10 |
13-Φ65-20 6盤 13-Φ80-20 4盤 |
|
2 |
吸水管 |
米 |
8 |
|
|
3 |
濾水器 |
件 |
1 |
|
|
4 |
集水器 |
件 |
1 |
|
|
5 |
三分水 |
件 |
1 |
|
|
6 |
吸水管扳手 |
個 |
2 |
|
|
7 |
地上消火栓扳手 |
件 |
1 |
|
|
8 |
地下消火栓扳手 |
件 |
1 |
|
|
9 |
護帶橋 |
個 |
2 |
|
|
10 |
水帶包布 |
件 |
4 |
|
|
11 |
水帶掛鉤 |
件 |
4 |
|
|
12 |
消防斧 |
件 |
1 |
|
|
13 |
鐵鋌 |
件 |
1 |
|
|
14 |
鐵鍬 |
件 |
1 |
|
|
15 |
丁字鎬 |
件 |
1 |
|
|
16 |
腰斧 |
件 |
1 |
|
|
17 |
異徑接口 |
只 |
2 |
內扣Φ65變Φ80 |
|
18 |
開關直流水** |
支 |
1 |
|
|
19 |
開花水** |
支 |
1 |
|
|
20 |
干粉滅火器 |
具 |
1 |
3 kg，ABC干粉 |
